Plaque d'amortissement de ralentisseur hydraulique rapide pour camion Shacman

La plaque d'amortissement du ralentisseur hydraulique FAST pour camion Shacman est un composant de montage et de protection fourni par Skyond, fabriqué dans notre usine en Chine. Cette plaque d'amortissement est conçue pour la soupape de commande proportionnelle pneumatique des systèmes de ralentisseur hydraulique FAST, que l'on trouve couramment sur les camions lourds Shacman, notamment les séries X5000, X6000 et M3000S, ainsi que sur d'autres marques équipées de ralentisseurs FAST telles que Sinotruk HOWO, Yutong et Yaxing. La plaque d'amortissement du ralentisseur se monte directement sur l'ensemble du corps de la soupape de commande, sécurisant ainsi la soupape proportionnelle qui régule la pression de l'air entrant dans le carter d'huile du ralentisseur. Ce contrôle de pression détermine le débit d'huile dans la chambre de travail, qui à son tour régit le couple de freinage. Une plaque d'amortissement usée ou manquante permet à des vibrations excessives d'atteindre la valve de précision, entraînant un freinage irrégulier, un engagement retardé ou une défaillance complète de la valve. Le remplacer par la plaque d'amortissement du ralentisseur rétablit un fonctionnement stable de la valve et une force hydraulique constante pour une décélération plus sûre du véhicule.

Avantages du produit

Sécurise la vanne proportionnelle contre les vibrations.

La plaque d'amortissement du ralentisseur hydraulique FAST pour camion Shacman maintient fermement la vanne proportionnelle électromagnétique sur le corps de la vanne du ralentisseur. Cela empêche le mouvement des soupapes ou la distorsion du signal causée par les vibrations de la route et les rebondissements du véhicule, garantissant ainsi que le ralentisseur répond de manière cohérente aux commandes du conducteur.

Prolonge la durée de vie des composants.

En absorbant l'énergie des chocs et des vibrations avant qu'elle n'atteigne la vanne proportionnelle, la plaque d'amortissement réduit l'usure des composants internes de la vanne tels que le tiroir, les ressorts et les solénoïdes. Cela se traduit par des intervalles d'entretien plus longs et moins de remplacements de soupapes au cours de la durée de vie du véhicule.

Construction composite métal-caoutchouc.

La plaque d'acier assure un montage rigide et un positionnement précis de la vanne, tandis que la couche de caoutchouc collée absorbe les vibrations à haute fréquence. Cette conception intégrée élimine le besoin de supports de montage et d'isolateurs séparés, simplifiant ainsi l'assemblage de la vanne et réduisant les points de défaillance potentiels.

Préserve les principaux avantages de freinage du ralentisseur.

Une valve proportionnelle stable permet au ralentisseur de fournir tout son potentiel de freinage, une décélération sans usure, des performances constantes sans évanouissement thermique et une contrainte réduite sur les freins de service et les pneus. Pour les exploitants de flotte, cela signifie des coûts de maintenance réduits et une économie de carburant améliorée.

Remplacement direct du fabricant d'origine.

Les trous de montage, l'épaisseur de la plaque et les dimensions hors tout correspondent aux spécifications de l'équipement d'origine. L'installation ne nécessite aucune modification du corps de la vanne ou des composants environnants.

Spécifications clés

Quel est le rôle de l'Amortissement？

La plaque d'amortissement du ralentisseur hydraulique FAST pour camion Shacman remplit trois fonctions essentielles dans le système de commande du ralentisseur :

Montage sécurisé. La plaque boulonne fermement la vanne proportionnelle électromagnétique au corps de la vanne du ralentisseur. Cette fixation mécanique empêche la valve de se déplacer ou de se desserrer sous l'effet des vibrations du véhicule, maintenant ainsi un alignement précis entre la valve et ses connexions pneumatiques et électriques.

Amortissement des vibrations.La couche de caoutchouc intégrée absorbe et dissipe l'énergie des chocs et des vibrations de la route et de la transmission. Sans cet amortissement, les vibrations seraient transmises directement aux composants internes de la vanne (le tiroir, les ressorts et les solénoïdes), provoquant une usure prématurée, une réponse erratique ou une panne complète.

Protection de l'intégrité du signal.En isolant la vanne des vibrations, la plaque d'amortissement du retardateur empêche les faux signaux ou la distorsion du signal d'atteindre l'unité de commande électronique. La valve proportionnelle s'appuie sur des signaux électriques précis de l'ECU pour réguler la pression de l'air. Les rebonds de contact induits par les vibrations ou les connexions intermittentes peuvent amener l'ECU à mal interpréter la position de la vanne, conduisant à une application incorrecte du couple de freinage.

Pour le conducteur, cela se traduit par une réponse de freinage prévisible et linéaire dans tous les modes de fonctionnement du ralentisseur, depuis la fonction de descente à vitesse constante jusqu'aux modes de freinage pleinement engagés.

À propos de la construction du produit

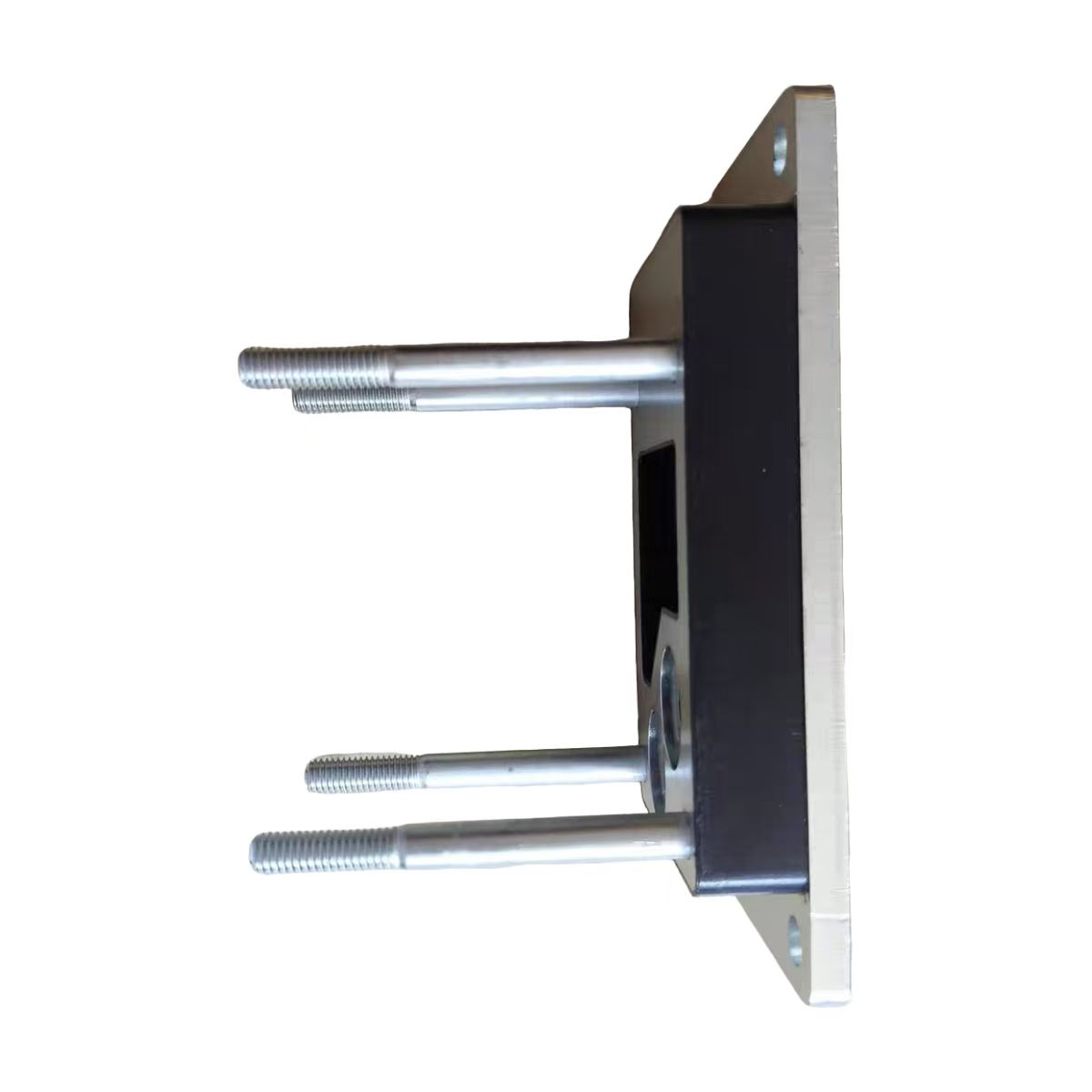

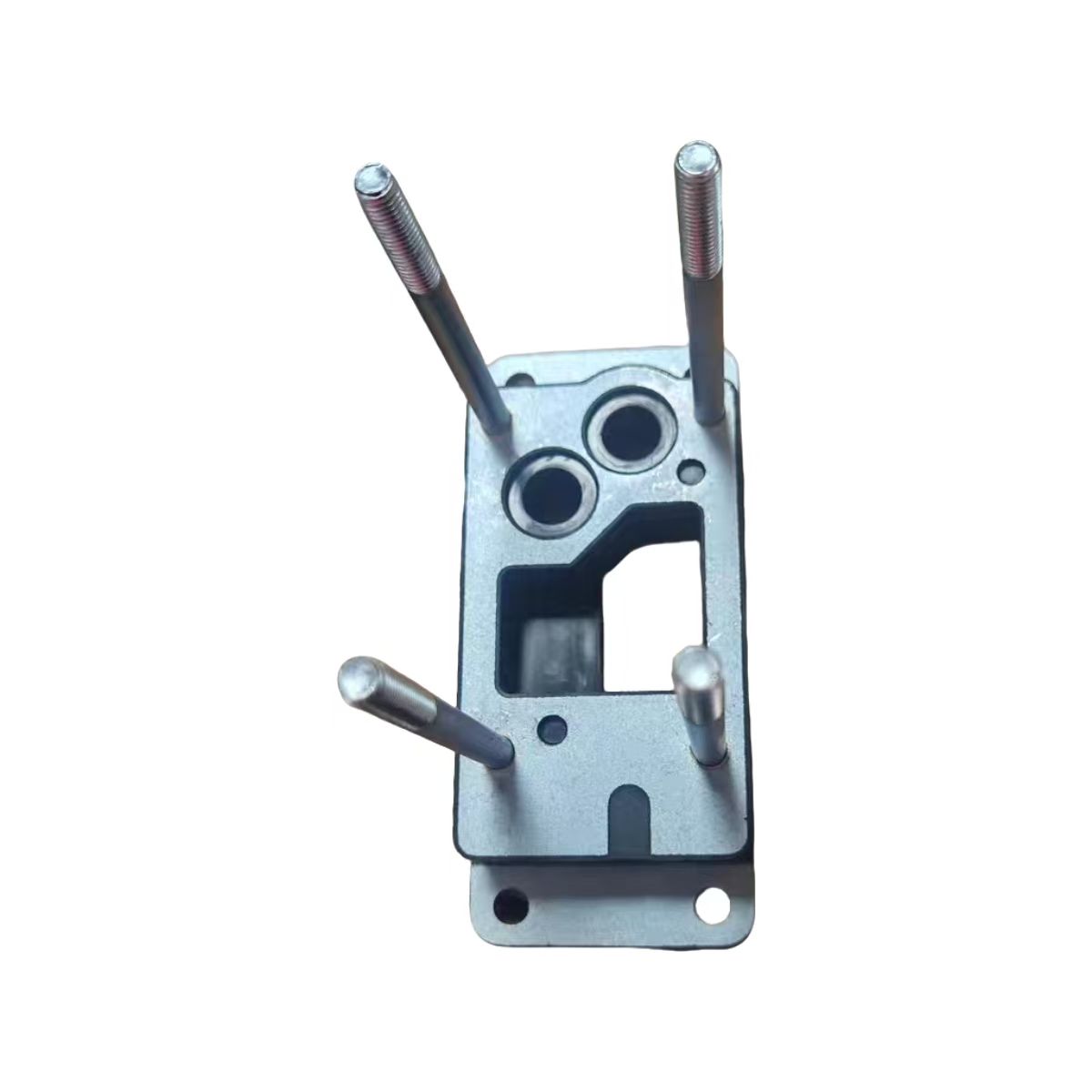

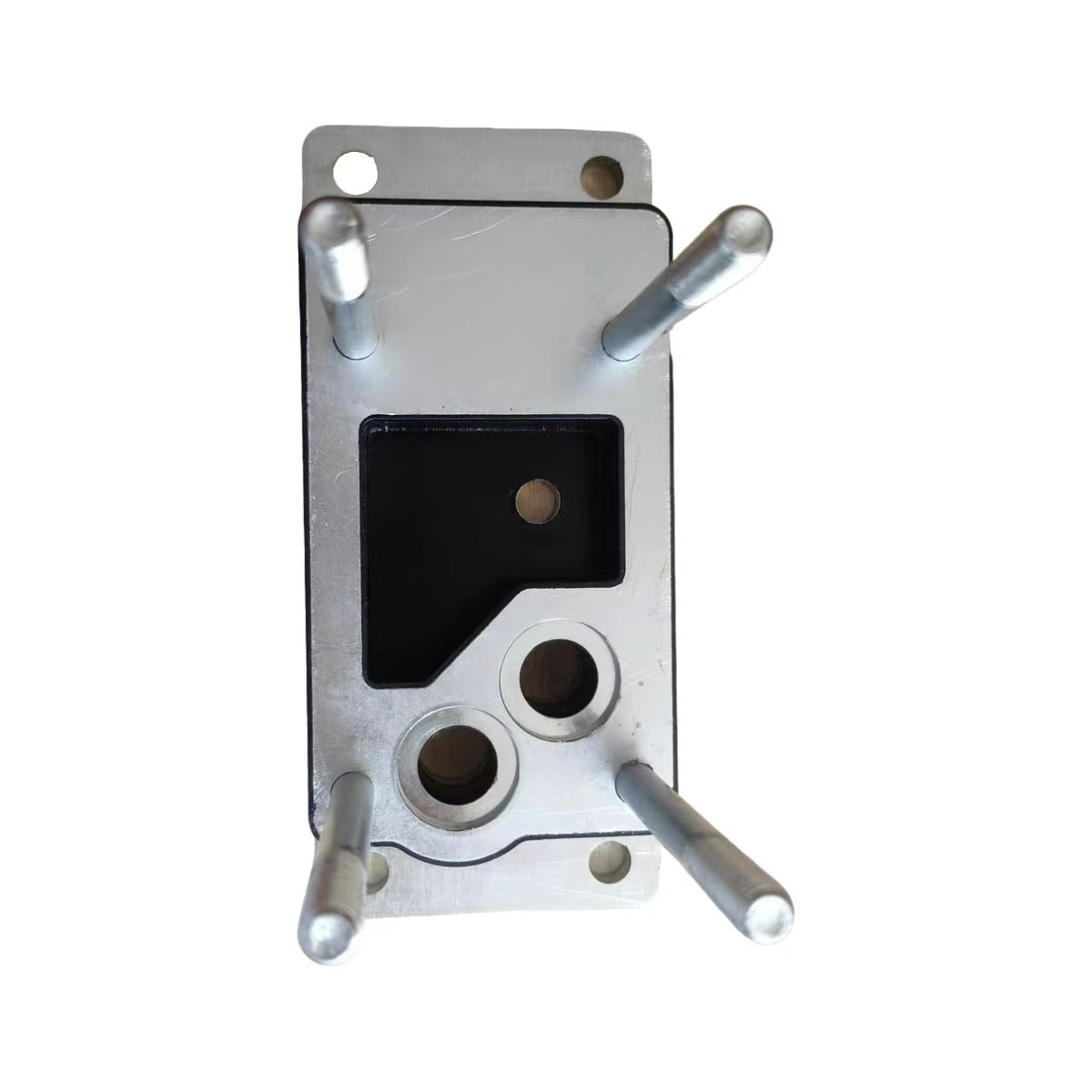

Cette plaque d'amortissement du retardateur a une construction composite : une plaque en acier au carbone Q235 liée à une couche d'amortissement en caoutchouc.

Plaque en acier au carbone Q235.Cet acier de qualité structurelle offre la rigidité nécessaire pour monter solidement la vanne proportionnelle. Il résiste à la flexion et à la déformation sous les forces de serrage des boulons de montage et les charges vibratoires du véhicule. La plaque d'acier maintient l'orientation précise de la vanne par rapport au corps de la vanne, garantissant ainsi que les connexions pneumatiques et électriques restent alignées.

Couche amortissante en caoutchouc.La couche d'élastomère absorbe l'énergie des vibrations haute fréquence et la convertit en chaleur, qui est dissipée à travers la plaque. Ce composé de caoutchouc est formulé pour conserver ses propriétés d'amortissement sur toute la plage de températures rencontrée dans le fonctionnement des camions lourds, depuis les démarrages à froid en hiver jusqu'à la chaleur soutenue du système de ralentisseur lors de longues descentes.

Avantage de la conception composite.En liant le métal et le caoutchouc en une seule unité, la plaque amortissante offre à la fois un montage structurel et une isolation contre les vibrations dans un seul composant compact. Cela élimine le besoin de supports de montage séparés et d'isolateurs en caoutchouc, simplifiant ainsi l'assemblage de la vanne et réduisant les points de défaillance potentiels.

Modèles de ralentisseurs et applications de véhicules compatibles

La plaque d'amortissement du ralentisseur hydraulique FAST pour camion Shacman est compatible avec la gamme complète de modèles de ralentisseur hydraulique FAST :

1. FH400B (connexion en série). Se monte en ligne avec la transmission, adapté aux véhicules où l'espace permet une installation en série.

2. FH240B. Un modèle compact de connexion en série pour les applications de faible puissance.

3. FHB320B (connexion parallèle). Se monte le long de la transmission, préservant l'interface de prise de force (PTO).

4. FHB400B. Un modèle à connexion parallèle de plus grande capacité.

Ces modèles de ralentisseurs sont montés en usine ou installés par le concessionnaire sur :

1. Shacman X5000, X6000, M3000S et autres camions lourds Shacman

2. Série Sinotruk HOWO

3. Bus et autocars Yutong et Yaxing

4. Autres marques de véhicules utilitaires utilisant des ralentisseurs FAST

Pour les ateliers et les opérateurs de flotte, la plaque d'amortissement du retardateur fournit une référence unique qui couvre plusieurs modèles de ralentisseurs et applications de véhicules, simplifiant ainsi la gestion des stocks.

Installation et entretien

Le remplacement de la plaque d'amortissement du ralentisseur nécessite une attention particulière aux détails :

Installation professionnelle recommandée

Les travaux consistent à démonter le corps de la vanne de commande du ralentisseur. Nous recommandons qu'un technicien ayant une expérience en service de ralentisseur FAST effectue le remplacement.

Spécification de couple

Les boulons de montage doivent être serrés au couple spécifié à l'aide d'une clé dynamométrique. Un serrage excessif peut endommager le corps de la vanne ou la plaque d'amortissement ; un sous-serrage permet le mouvement et les vibrations.

Inspecter les composants associés

Une fois la vanne retirée, vérifiez que la vanne proportionnelle elle-même n'est pas endommagée. Inspectez le joint torique pour déceler toute dureté, fissuration ou déformation, et remplacez-le si nécessaire.

Test de fonctionnement après installation

Après le remontage, testez le ralentisseur dans tous les modes de fonctionnement à vitesse constante et à chaque étape de freinage pour confirmer la force de freinage normale et l'absence de fuite d'air ou d'huile.

La plupart des installations peuvent être réalisées en moins d'une heure par un technicien expérimenté.

Comment Skyond contrôle-t-il et teste-t-il la qualité ?

Chaque plaque d'amortissement de ralentisseur hydraulique FAST pour camion Shacman fournie par Skyond est inspectée avant expédition :

Vérification dimensionnelle.Les emplacements des trous de montage, l'épaisseur et les dimensions globales de la plaque sont vérifiés par rapport aux spécifications OEM pour garantir un ajustement correct.

Intégrité du lien en caoutchouc. La couche de caoutchouc est inspectée pour assurer une bonne adhérence à la plaque d'acier, sans vides ni séparation.

Finition superficielle.La plaque d'acier est vérifiée pour détecter les bavures, les arêtes vives ou la corrosion qui pourraient affecter l'installation ou la durée de vie.

Test d’échantillon. Des échantillons aléatoires de chaque lot sont soumis à des tests de compression et de vibration pour vérifier les performances d'amortissement.

Fabrication avancée à Skyond

Skyond exploite une usine de fabrication moderne équipée de machines de précision et de lignes de production automatisées. Notre usine est capable de produire la plaque d'amortissement du ralentisseur hydraulique FAST pour camion Shacman et d'autres composants de précision selon des normes de qualité constantes.

Usinage CNC de précision. Notre équipement CNC gère la découpe et le façonnage de composants métalliques selon des spécifications exactes. Pour la plaque d'amortissement, cela garantit des emplacements précis des trous de montage, une épaisseur de plaque constante et un montage correct sur le corps de la vanne. La précision dimensionnelle affecte directement la facilité d'installation et la capacité de la plaque à maintenir l'alignement des vannes en cas de vibration.

Assemblage automatisé et contrôle qualité. Les processus automatisés réduisent les erreurs humaines et garantissent une qualité de fabrication constante tout au long des cycles de production. Chaque lot est soumis à une inspection à plusieurs étapes, de la vérification des matières premières aux tests du produit fini.

Ligne de collage de caoutchouc dédiée. La couche d'amortissement en caoutchouc est collée à la plaque d'acier à l'aide de processus contrôlés qui garantissent une bonne adhérence sans vides ni délaminage. Cette intégrité de liaison est essentielle à la performance d'amortissement des vibrations de la plaque tout au long de sa durée de vie.

Équipement de test. Des outils de mesure de haute précision et des testeurs électriques vérifient les performances du produit dans des conditions de fonctionnement simulées. Des échantillons aléatoires de chaque lot sont soumis à des tests de compression et de vibration pour confirmer que les caractéristiques d'amortissement répondent aux spécifications.

Capacité de production. Notre usine prend en charge la production à grande échelle pour répondre aux commandes groupées tout en maintenant une qualité constante. Pour les exploitants de flottes et les sociétés commerciales nécessitant des expéditions volumineuses, nous pouvons adapter la production en conséquence.

Livraison et logistique mondiales

Skyond exporte vers la Russie, l'Asie centrale, l'Asie du Sud-Est, l'Afrique, l'Amérique du Sud et d'autres régions. Notre équipe logistique gère :

1. Chargement du conteneur avec une sécurisation appropriée pour éviter les dommages pendant le transport

2. Documentation douanière pour un dédouanement en douceur

3. Acheminement vers les principaux ports pour une expédition internationale efficace

La plupart des commandes normales de plaque d'amortissement de ralentisseur hydraulique FAST pour camion Shacman sont expédiées dans les 7 à 45 jours après la confirmation du paiement. Pour les clients ayant des besoins réguliers, nous pouvons organiser des expéditions programmées ou maintenir des stocks dans les entrepôts du transitaire pour une livraison plus rapide.

Questions courantes

Q1 : Quels numéros de pièces correspondent à cette plaque d'amortissement ?

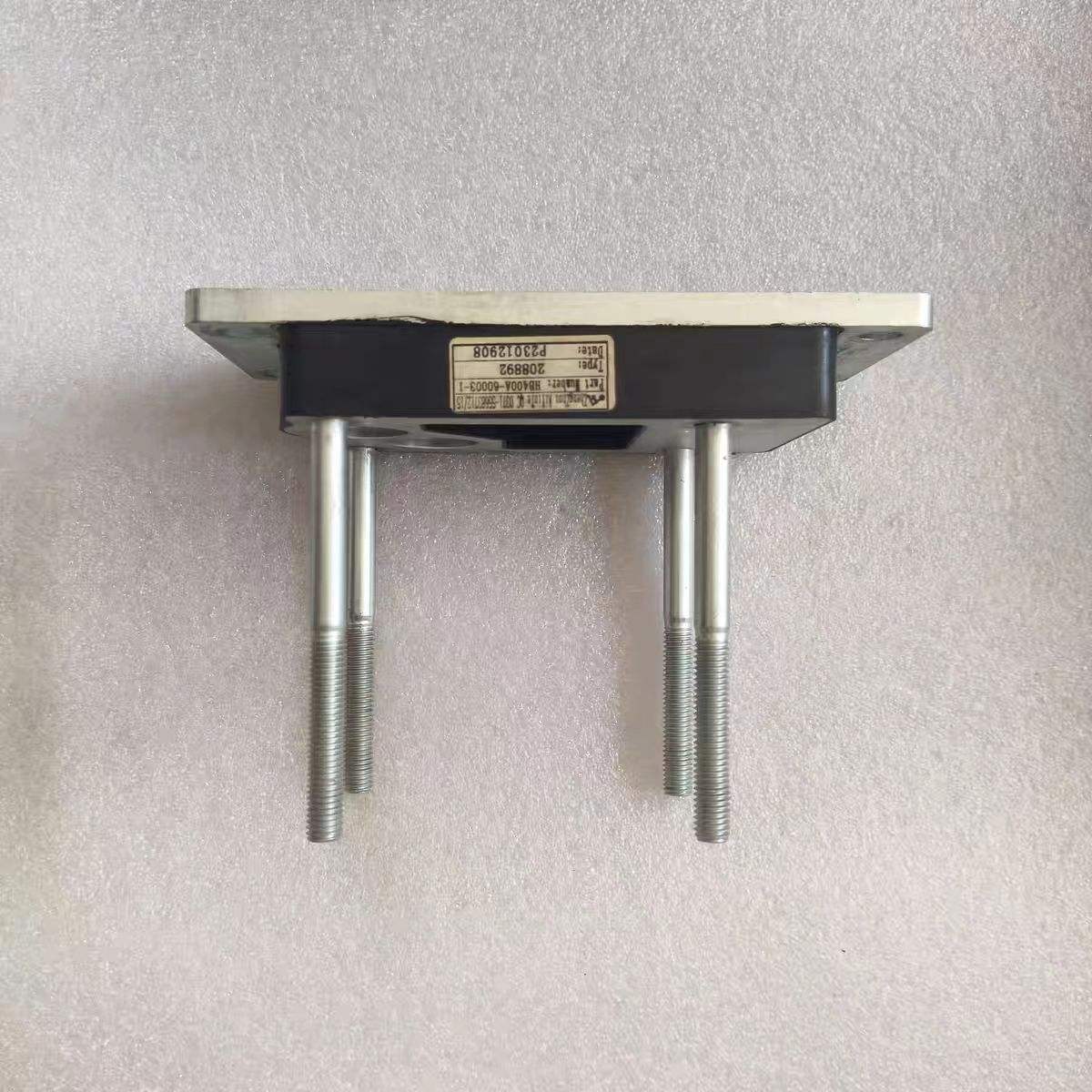

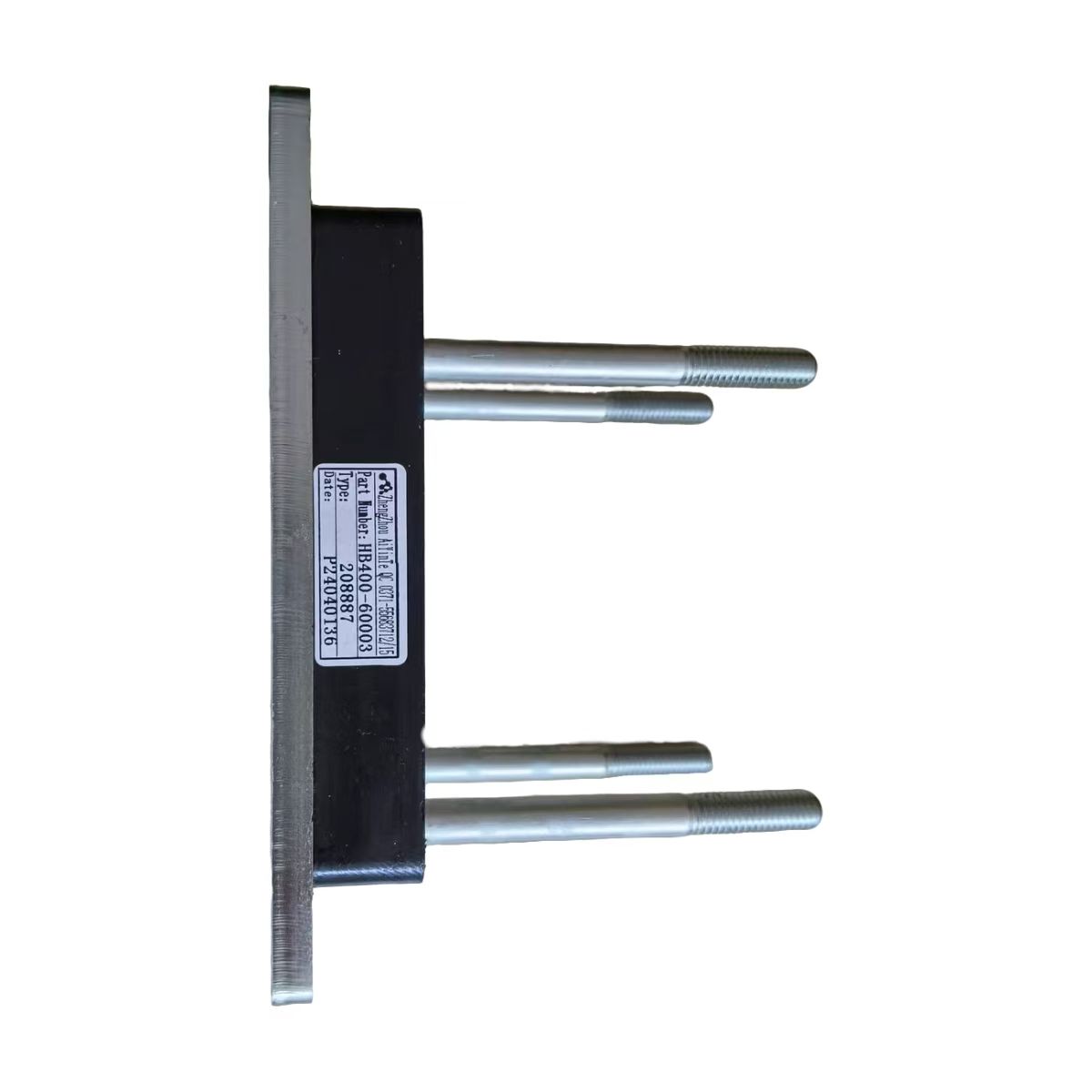

La plaque d'amortissement est disponible en HB400-60003 et HB400-60002. L'ensemble complet de vanne proportionnelle avec plaque d'amortissement est le HB400-60001.

Q2 : Comment puis-je confirmer que cette plaque d'amortissement s'adapte à mon camion ?

Vérifiez le modèle du ralentisseur sur la plaque signalétique située sur le corps du ralentisseur. Les modèles compatibles incluent FH400B, FH240B, FHB320B et FHB400B. Vous pouvez également fournir le VIN de votre véhicule à votre fournisseur pour une correspondance exacte dans le catalogue de pièces électroniques FAST ou Shacman.

Q3 : Que dois-je remplacer avec la plaque d'amortissement ?

Inspectez la vanne proportionnelle pour déceler tout dommage. Vérifiez le joint torique pour déceler tout vieillissement ou usure et remplacez-le si nécessaire.

Q4 : Puis-je l’installer moi-même ?

Les travaux concernent le corps de la vanne de commande du ralentisseur. Nous recommandons l'installation par un technicien ayant une expérience en service de ralentisseur FAST pour garantir des tests de couple et de fonctionnement corrects.
